Verificador PTP

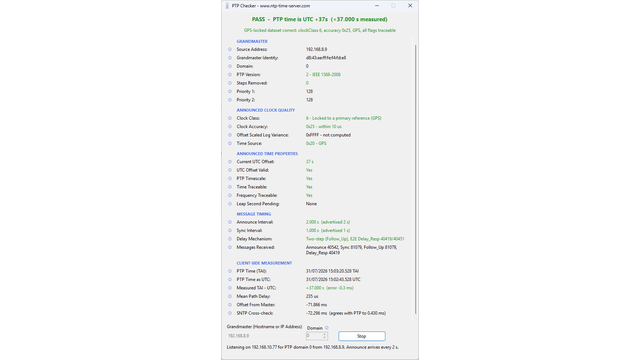

A ferramenta gera um relatório completo sobre o seu grandmaster, incluindo a classe de relógio anunciada, a precisão do relógio e a fonte de tempo, as propriedades de tempo anunciadas, a cadência das mensagens e o desvio e o atraso de percurso medidos do ponto de vista do cliente.

Cada leitura é cruzada com uma consulta SNTP independente, para que possa confirmar que a escala de tempo PTP está realmente a funcionar com o desvio correto em relação ao UTC.

Grandmaster:

• Endereço de origem : O endereço IP a partir do qual as mensagens Announce estão realmente a chegar.
• Identidade do grandmaster : O identificador de relógio de oito bytes do grandmaster, normalmente derivado do seu endereço MAC.
• Domínio : O número de domínio PTP, de 0 a 255. Cada domínio é um sistema de tempo independente na mesma rede.
• Versão do PTP : A versão do protocolo em utilização. A versão 2 corresponde à IEEE 1588-2008.
• Steps Removed : O número de boundary clocks entre o cliente e o grandmaster. Zero significa que o grandmaster está a ser ouvido diretamente.
• Prioridade 1 : O primeiro critério de desempate utilizado pelo algoritmo do melhor relógio mestre, de 0 a 255. Os valores mais baixos vencem. O valor predefinido é 128.
• Prioridade 2 : O último critério de desempate utilizado pelo algoritmo do melhor relógio mestre, de 0 a 255. Os valores mais baixos vencem. O valor predefinido é 128.

Qualidade de relógio anunciada:

• Classe de relógio : Indica de que forma o grandmaster é atualmente rastreável até uma referência.
  • 6 : Sincronizado com uma referência primária, como o GPS.
  • 7 : Em holdover, tendo estado anteriormente sincronizado com uma referência primária.
  • 13 : Sincronizado com uma referência específica da aplicação.
  • 14 : Em holdover, tendo estado anteriormente sincronizado com uma referência específica da aplicação.
  • 52 e 58 : Em holdover e fora da especificação.
  • 248 : Predefinição. O relógio está em execução livre e não é rastreável até nenhuma referência.
  • 255 : Apenas escravo.
• Precisão do relógio : A estimativa do próprio grandmaster sobre o quão próximo está da sua referência.
  • 0x20 : Dentro de 25 ns.
  • 0x21 : Dentro de 100 ns.
  • 0x22 : Dentro de 250 ns.
  • 0x23 : Dentro de 1 us.
  • 0x24 : Dentro de 2,5 us.
  • 0x25 : Dentro de 10 us.
  • 0x26 : Dentro de 25 us.
  • 0x27 : Dentro de 100 us.
  • 0x28 : Dentro de 250 us.
  • 0x29 : Dentro de 1 ms.
  • 0x2A : Dentro de 2,5 ms.
  • 0x2B : Dentro de 10 ms.
  • 0xFE : Desconhecida.
• Offset Scaled Log Variance : Uma medida da estabilidade do relógio do grandmaster. O valor 0xFFFF significa que o grandmaster não a calcula.
• Fonte de tempo : O tipo de referência que o grandmaster está a utilizar.
  • 0x10 : Relógio atómico.
  • 0x20 : GPS ou outro GNSS.
  • 0x30 : Rádio terrestre.
  • 0x40 : PTP.
  • 0x50 : NTP.
  • 0x60 : Acerto manual.
  • 0x90 : Outra.
  • 0xA0 : Oscilador interno.

Propriedades de tempo anunciadas:

• Desvio UTC atual : O número de segundos que o TAI está adiantado em relação ao UTC. São 37 segundos à data de redação.
• Desvio UTC válido : Se o grandmaster afirma que o desvio UTC que anuncia está correto.
• Escala de tempo PTP : Se o grandmaster distribui a escala de tempo PTP, ou seja, o TAI, em vez de uma escala local arbitrária.
• Tempo rastreável : Se o tempo distribuído é rastreável até uma referência primária.
• Frequência rastreável : Se a frequência distribuída é rastreável até uma referência primária.
• Segundo intercalar pendente : Se está anunciado um segundo intercalar para o final do dia atual e em que sentido. O último minuto do dia terá então 61 ou 59 segundos.

Cadência das mensagens:

• Intervalo Announce : O intervalo medido entre mensagens Announce, apresentado ao lado do intervalo que o grandmaster anuncia. O valor predefinido é de 2 segundos.
• Intervalo Sync : O intervalo medido entre mensagens Sync, apresentado ao lado do intervalo que o grandmaster anuncia. O valor predefinido é de 1 segundo.
• Mecanismo de atraso : Se o grandmaster funciona num passo ou em dois passos, e se o atraso de percurso é medido de extremo a extremo ou entre pares.
  • Um passo : A mensagem Sync transporta a sua própria marca temporal de transmissão.
  • Dois passos : A marca temporal de transmissão segue numa mensagem Follow_Up separada.
  • E2E : O atraso de percurso é medido até ao grandmaster através de Delay_Req e Delay_Resp.
  • P2P : O atraso de percurso é medido ligação a ligação através de Pdelay_Req e Pdelay_Resp.
• Mensagens recebidas : Uma contagem contínua de cada tipo de mensagem recebida durante o teste, que revelará quaisquer falhas ou perdas na troca de tempo.

Medição do lado do cliente:

• Hora PTP (TAI) : A hora obtida do grandmaster, na escala de tempo PTP.
• Hora PTP como UTC : A mesma hora convertida para UTC utilizando o desvio UTC anunciado.
• TAI - UTC medido : O desvio entre as duas escalas de tempo tal como é realmente medido, com o erro face ao valor anunciado. Isto revela um grandmaster que anuncia um desvio UTC incorreto.
• Atraso de percurso médio : O atraso médio de rede num sentido entre o grandmaster e o cliente, calculado a partir da troca Sync e Delay_Resp.
• Desvio em relação ao mestre : O desvio do relógio local em relação ao grandmaster, descontado o atraso de percurso médio.
• Verificação cruzada SNTP : Uma medição SNTP independente do mesmo anfitrião e o grau de concordância com o resultado PTP. Uma grande discordância aponta para um problema do grandmaster e não da rede.
